一、早強劑

早強劑是指能促進凝結(jié)，提高混凝土早期強度，并對后期強度無顯著影響的外加劑。只起促凝作用的稱為促凝劑。目前，普遍使用的早強劑有氯鹽系、硫酸鹽系和三乙醇胺等。

1.氯鹽

氯鹽系早強劑主要有氯化鈣(CaCl2)和氯化鈉(NaCl)，其中氯化鈣是使用早、應(yīng)用為廣泛的一種早強劑。氯鹽的早期作用主要是通過生成水化氯鋁酸鈣以及氧氯化鈣實現(xiàn)早強的。

氯化鈣除具有促凝、早強作用外，還具有降低冰點的作用。因其含有氯離子，會加速鋼筋銹蝕，故摻量必須嚴(yán)格控制。摻量一般為1%～2%，可使ld強度提高70%～140%，3d強度提高40%～70%，對后期強度影響較小，且可提高防凍性，但增大干縮，降低抗凍性。

氯化鈉的摻量、作用及應(yīng)用同氯化鈣基本相似，但作用效果稍差，且后期強度會有一定降低。

《混凝土外加劑應(yīng)用技術(shù)規(guī)范》(GB50119及《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》(GB50204)規(guī)定，在鋼筋混凝土中，氯化鈣摻量不大于1%，在無筋混凝土中，摻量不大于3%；經(jīng)常處于潮濕或水位變化區(qū)的混凝土、遭受侵蝕介質(zhì)作用的混凝土、集料具有堿活性的混凝土、薄壁結(jié)構(gòu)混凝土、大體積混凝土、預(yù)應(yīng)力混凝土、裝飾混凝土、使用冷拉或冷拔低碳鋼絲的混凝土結(jié)構(gòu)中，不允許摻入氯鹽早強劑。為防止氯化鈣對鋼筋的銹蝕作用，常與阻銹劑復(fù)合使用。

氯鹽早強劑主要適宜于冬季施工混凝土、早強混凝土，不適宜于蒸汽養(yǎng)護混凝土。

2.硫酸鈉

硫酸鈉(Na2SO4)，通常使用無水硫酸鈉，又稱元明粉，是硫酸鹽系早強劑之一，是應(yīng)用較多的一種早強劑。硫酸鈉的早強作用是通過生成二水石膏，進而生成水化硫鋁酸鈣實現(xiàn)的。

硫酸鈉具有緩凝、早強作用。摻量一般為0.5%～2.0%，可使3d強度提高20%～40%，28d后的強度基本無差別，對鋼筋無銹蝕作用。當(dāng)集料為堿活性集料時，不能摻加硫酸鈉，以防止堿-集料反應(yīng)。摻量過多時，會引起硫酸鹽腐蝕。硫酸鈉摻量較大時會顯著增加混凝土拌合物的黏度，對施工不利(特別是表面不易抹平、抹光)。硫酸鈉的應(yīng)用范圍較氯鹽系早強劑更廣。

3.三乙醇胺

三乙醇胺為無色或淡黃色油狀液體，無毒，呈堿性，屬非離子型表面活性劑。

三乙醇胺的早強作用機理與前兩種早強劑不同，它不參與水化反應(yīng)，不改變水泥的水化產(chǎn)物。它能降低水溶液的表面張力，使水泥顆粒更易于潤濕，且可增加水泥的分散程度，因而加快了水泥的水化速度，對水泥的水化起到催化作用。水化產(chǎn)物增多，使水泥的早期強度提高。

三乙醇胺摻量一般為0.02%～0.05%，可使3d強度提高20%～40%，對后期強度影響較小，抗凍、抗?jié)B等性能有所提高，對鋼筋無銹蝕作用，但會增大干縮。

4.其他早強劑

除上述三種早強劑外，工程中還使用石膏、硫代硫酸鈉(大蘇打)、明礬石(硫酸鉀鋁)、硝酸鈣、硝酸鉀、亞硝酸鈉、亞硝酸鈣、甲酸鈉、乙酸鈉、重鉻酸鈉等。早強劑在復(fù)合使用時，效果更佳。高效減水劑都能在不同程度上提高混凝土的早期強度。若將早強劑與減水劑復(fù)合使用，既可進一步提高早期強度，又可使后期強度增長，并可改善混凝土的施工性質(zhì)。因此，早強劑與減水劑的復(fù)合使用，特別是無氯鹽早強劑與減水劑的復(fù)合早強減水劑發(fā)展迅速。如硫酸鈉與木鈣、糖鈣及高效減水劑等的復(fù)合早強減水劑已廣泛得到應(yīng)用。

早強劑或早強減水劑摻量過多會使混凝土表面起霜，后期強度和耐久性降低，并對鋼筋的保護也有不利作用。有時也會造成混凝土過早凝結(jié)或出現(xiàn)假凝。

二、防凍劑

1.常用的防凍劑

防凍劑是能使混凝土在負溫下硬化，并在規(guī)定養(yǎng)護條件下達到預(yù)期性能的外加劑。在我國北方，為防止混凝土早期受凍，冬季施工(日平均氣溫低于5℃)常摻加防凍劑。防凍劑能降低水的冰點，使水泥在負溫下仍能繼續(xù)水化，提高混凝土早期強度，以抵抗水結(jié)冰產(chǎn)生的膨脹壓力，起到防凍作用。

常用防凍劑有丙三醇、二乙二醇、二甲基亞砜、氯化鈣、氯化鈉、氯化銨、碳酸鉀、乙二醇、甲酸鈣、乙酸鈣、亞硝酸鈉、亞硝酸鈣、硝酸鈣素等。

2.防凍劑的適用范圍及摻量

亞硝酸鈉和亞硝酸鈣的適宜摻量為0.3%～1.0%，具有降低冰點、阻銹、早強作用。氯化鈣和氯化鈉的適宜摻量為0.5%～1.0%，具有早強、降低冰點的作用，但對鋼筋有銹蝕作用。丙三醇、二乙二醇和二甲基亞砜的防凍劑可以用于各種混凝土工程，含亞硝酸鹽和碳酸鹽的防凍劑嚴(yán)禁用于預(yù)應(yīng)力混凝土工程，銨鹽、尿素嚴(yán)禁用于辦公、居住等室內(nèi)建筑工程。

為提高防凍劑的防凍效果，防凍劑多與減水劑、早強劑及引氣劑等復(fù)合，使其具有更好的防凍性。

三、防水劑

1.常用的防水劑

防水劑是指能降低砂漿或混凝土在靜水壓力下的透水性的外加劑?；炷潦且环N非均質(zhì)材料，體內(nèi)分布著大小不同的孔隙(凝膠孔、毛細孔和大孔)。防水劑的主要作用是要減少混凝土內(nèi)部的孔隙，提高密實度或改變孔隙特征以及堵塞滲水通路，以提高混凝土的抗?jié)B性。

常采用引氣劑、引氣減水劑、膨脹劑、氯化鐵、氯化鋁、三乙醇胺、硬脂酸鈉、甲基硅醇鈉、乙基硅醇鈉等外加劑作為防水劑。工程中使用的多為復(fù)合防水劑，除上述成分外，有時還摻少量高活性的礦物材料，如硅灰。

2.滲透型防水材料

（1）水泥基滲透結(jié)晶型防水材料的功能

目前市場上有一種水泥基滲透結(jié)晶型防水材料，它是以硅酸鹽水泥或普通硅酸水泥、精細石英砂或硅砂等為基材，摻入活性化學(xué)物質(zhì)(催化劑)及其他輔料組成的滲透型防水材料。其防水機理是通過混凝土中的毛細孔隙或微裂紋，在水存在的條件下逐步滲人混凝土的內(nèi)部，并與水泥水化產(chǎn)物反應(yīng)生成結(jié)晶物而使混凝土致密。產(chǎn)品分為防水劑(A型)和防水涂料(C型)，使用時直接摻入A型)到水泥混凝土中或加水調(diào)制成漿體涂刷(C型)于水泥混凝土的表面或干撒(C型)在剛剛成型后的水泥混凝土表面進行抹壓(可撒適量水使防水材料被潤濕)。A型摻量為5%～10%，C型涂刷量(干撒量)為1kg/m2～1.5kg/m2。水泥基滲透析晶型防水材料的防水效果好，并可使表層混凝土的強度提高20%～30%。水泥基滲透析晶型防水材料在初凝后必須進行噴霧養(yǎng)護，以使其能充分滲人到混凝土內(nèi)部。

（2）水泥基滲透析晶型防水材料的原料

水泥基滲透析晶型防水材料的原料主要包括不飽和聚酯樹脂、甲基丙烯酸甲酯、吸水樹脂，這些成分在混凝土中具有良好的滲透能力，很快進入混凝土的孔隙，堵塞孔洞，起到防水抗?jié)B的作用。防水劑技術(shù)指標(biāo)要求見表2-1。

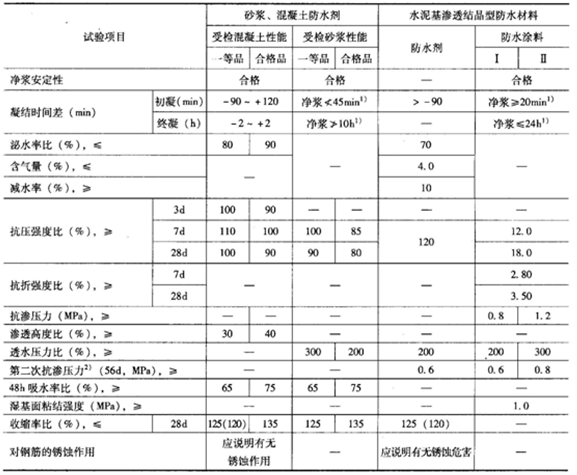

表2-1防水劑技術(shù)指標(biāo)要求
